В этой статье расскажем, как устанавливают наружный газовый котел, в том числе Thermarus, и какие требования необходимо учитывать при выборе места размещения, выполнении монтажных работ и подключении оборудования к инженерным системам объекта.
Материал подготовлен для владельцев коммерческой недвижимости, представителей управляющих организаций, проектировщиков и технических специалистов, которые занимаются созданием или модернизацией систем теплоснабжения.
В статье рассмотрены правила установки наружного газового котла, требования к расположению оборудования, особенности подключения газа, отопления и дымохода, а также нормативные документы, которые необходимо учитывать при проектировании.
Материал не рассматривает расчет необходимой мощности оборудования для конкретного объекта, разработку индивидуального проекта газоснабжения и стоимость монтажных работ — эти вопросы определяются после технического обследования и подготовки проектного решения.
Как устанавливают наружный газовый котел ТГУ: основные этапы монтажа
Установка наружного газового котла начинается с подготовки технического решения. Перед тем как оборудование будет доставлено на объект, необходимо определить место размещения, предусмотреть подключение инженерных коммуникаций и проверить соответствие выбранного решения требованиям безопасности.
Так, например, наружный газовый котел Thermarus представляет собой готовый термоблок — единый модуль в теплоизолированном влагозащищенном корпусе. В состав оборудования входят котлы, система подпитки, система дымоудаления, газоснабжение и автоматика управления.
Такой формат позволяет сократить объем строительных работ по сравнению с созданием отдельной котельной внутри здания, поскольку основные элементы системы теплоснабжения уже размещены внутри готового блока.
Основные этапы установки включают:
Подготовка площадки под оборудование
На первом этапе определяется место размещения наружного газового котла с учетом расположения здания, инженерных сетей и требований безопасности.
Например, при установке ТГУ рядом с объектом заранее оценивают возможность подвода газопровода, подключения отопительной трассы и удобство дальнейшего обслуживания оборудования.
Устройство основания
Наружный термоблок устанавливается на подготовленное основание, которое должно обеспечивать устойчивое размещение оборудования и соответствовать требованиям проектной документации.
Например, при подготовке основания учитываются несущая способность площадки, масса оборудования, требования к ровности и устойчивости поверхности, возможность отвода атмосферных осадков и удобство подключения инженерных коммуникаций. Правильно подготовленное основание предотвращает смещение оборудования и обеспечивает надежную эксплуатацию ТГУ.
Согласно паспорту Thermarus, специальный фундамент для термоблока не требуется. Основание должно быть ровным и горизонтальным (уклон не более 1°) и не подтапливаться осадками, снизу оставляют место для подвода сетей к монтажному проему, а к дверям блока обеспечивают доступ для обслуживания.
Доставка и размещение термоблока
После подготовки площадки выполняется доставка оборудования на объект и его установка в предусмотренное проектом место.
При этом учитываются:
- габариты и масса термоблока;
- возможность подъезда монтажной техники;
- правильное расположение относительно здания и инженерных коммуникаций.
Например, ТГУ Thermarus представляют собой готовые модули в теплоизолированном влагозащищенном корпусе, что позволяет выполнять установку как единого комплекса оборудования. Термоблок поставляется в заводской готовности и перед отгрузкой проходит стендовые испытания; на объекте его устанавливают, подключают к инженерным сетям и выполняют пусконаладку.
Термоблок поднимают краном за верхние рымы. По паспорту монтаж не выполняют при скорости ветра 10 м/с и более, в гололед и туман, ограничивающий видимость.
Подключение газа
После установки термоблока выполняется подключение оборудования к системе газоснабжения объекта в соответствии с разработанным проектным решением.
На этом этапе выполняются:
- монтаж участка газопровода и необходимых элементов подключения;
- установка запорной арматуры и вспомогательного оборудования;
- подключение газовой части термоблока;
- проверка герметичности и безопасности выполненных соединений.
Соответствие параметров газоснабжения требованиям оборудования учитывается еще на этапе проектирования и подбора технического решения. При монтаже специалисты выполняют подключение в соответствии с проектной документацией и требованиями производителя.
Подключение отопительного контура
Наружный газовый котел ТГУ соединяется с отопительным контуром здания через подающий и обратный трубопроводы. В зависимости от назначения объекта подключение может выполняться к:
- внутреннему контуру жилого здания;
- системе теплоснабжения коммерческого или производственного объекта.
На этапе монтажа выполняются:
- подключение трубопроводов отопления к патрубкам ТГУ (у Thermarus сети вводятся снизу через технологический проем);
- установка необходимых элементов запорной арматуры;
- подключение дополнительного оборудования, предусмотренного проектом;
- проверка герметичности соединений.
При этом параметры системы — требуемая тепловая мощность, схема подключения, характеристики теплоносителя, диаметр трубопроводов и состав дополнительного оборудования — определяются еще на этапе проектирования и подбора ТГУ под конкретный объект.
Например, при установке рядом со зданием трасса от термоблока получается короткой. Для крупных объектов дополнительно учитываются протяженность инженерных сетей, количество потребителей тепла и особенности существующей системы отопления.
Подключение электропитания и автоматики
После подключения основных коммуникаций выполняется настройка системы управления оборудованием.
Автоматическая система управления отвечает за контроль работы котлов, поддержание заданных параметров теплоснабжения и контроль состояния основных узлов оборудования.
В процессе настройки проверяется работа основных функций системы, например:
- поддержание заданной температуры теплоносителя;
- управление включением и отключением котлов в зависимости от текущей нагрузки;
- контроль работы насосного оборудования;
- отслеживание аварийных ситуаций;
- передача сигналов о неисправностях оператору или в диспетчерскую систему.
Например, при возникновении аварийной ситуации система может передать сигнал о нарушении работы оборудования, превышении допустимых параметров или необходимости обслуживания. Это позволяет оперативно реагировать на неисправности без постоянного присутствия персонала на объекте.
Например, ТГУ Thermarus оснащается автоматизированной системой управления с возможностью передачи аварийных сигналов диспетчеру или на выносной пульт.
Проведение пусконаладочных работ
Завершающий этап — проверка работы установленного оборудования перед вводом в эксплуатацию.
Специалисты выполняют:
- проверку подключения всех систем;
- настройку рабочих параметров;
- контроль работы автоматики;
- проверку корректности запуска оборудования.
После завершения пусконаладочных работ оборудование передается в эксплуатацию с оформлением необходимой документации.
Особенности монтажа одинарных и сдвоенных котлов наружного размещения
Наружные газовые котлы ТГУ могут выполняться в различных вариантах исполнения в зависимости от технических параметров системы теплоснабжения. Например, могут применяться как одинарные, так и сдвоенные решения.
При этом различается не только количество котлоагрегатов в составе установки, но и особенности монтажа, подключения инженерных систем и организации технического обслуживания.
| Параметр | Одинарный котел наружного размещения | Сдвоенный котел наружного размещения |
|---|---|---|
| Размещение оборудования | Требуется подготовить площадку под один термоблок с учетом требований к основанию, расположению коммуникаций и доступу для обслуживания | При установке необходимо предусмотреть размещение нескольких котлоагрегатов в составе единой системы, а также дополнительное пространство для подключения и обслуживания |
| Подключение инженерных систем | Выполняется подключение одного котельного агрегата к газовой линии, отопительному контуру и системе управления объекта | Требуется организация общей схемы подключения нескольких котлов, их взаимодействия и совместной работы в системе теплоснабжения |
| Гидравлическая схема | Обычно применяется более простая схема подключения с одним источником тепловой энергии | При проектировании учитывается распределение нагрузки между котлами, работа насосного оборудования и особенности регулирования системы |
| Настройка автоматики | Выполняется настройка управления одним котлом и его взаимодействия с системой отопления объекта | Дополнительно настраиваются алгоритмы совместной работы нескольких агрегатов, включая распределение нагрузки между котлами |
| Техническое обслуживание | Необходимо обеспечить доступ к одному котельному агрегату и основным узлам системы | При монтаже учитывается доступ ко всем котлам, элементам подключения и оборудованию управления |
Независимо от выбранного исполнения при монтаже необходимо учитывать:
- подготовку основания под оборудование;
- требования к расположению относительно здания и других объектов;
- подключение газовых и отопительных коммуникаций;
- организацию дымоудаления;
- возможность безопасного обслуживания оборудования.
Например, при установке одинарного котла наружного размещения монтажная схема обычно включает один основной котлоагрегат и более простую систему подключения. При использовании сдвоенного исполнения требуется предусмотреть совместную работу нескольких котлов и корректное распределение нагрузки между ними.
Конкретная схема установки определяется проектом с учетом характеристик объекта, требуемой мощности и условий эксплуатации.
Расчет стоимости котла наружного размещения
Правила установки наружного газового котла: требования к размещению
Правила установки наружного газового котла определяют требования к расположению оборудования, обеспечению безопасности эксплуатации и возможности проведения технического обслуживания.
Главное отличие наружного варианта от традиционного котла заключается в том, что оборудование размещается не внутри помещения, а в специальном защищенном корпусе, рассчитанном на эксплуатацию вне здания.
Так, например, Thermarus относится к наружным установкам и предназначен для эксплуатации на открытом воздухе. Согласно паспорту оборудования, термоблок рассчитан на работу при температуре окружающего воздуха от +40 до -60 °С и относится к категории размещения 1 по ГОСТ 15150-69.
Какие расстояния необходимо учитывать при размещении котла наружного типа
Один из основных вопросов при проектировании — на каком расстоянии от здания можно устанавливать наружный газовый котел. Универсального значения для всех объектов не существует. Расстояние зависит от:
- мощности оборудования (кВт);
- конструкции наружного блока;
- типа здания;
- расположения инженерных коммуникаций;
- требований пожарной безопасности.
При проектировании учитываются требования технических регламентов, сводов правил и документации производителя.
Например, СП 373.1325800.2018 «Источники теплоснабжения автономные. Правила проектирования» устанавливает требования к проектированию автономных источников теплоснабжения жилых, общественных и производственных зданий. Однако нормы для встроенных, пристроенных и отдельных котельных нельзя автоматически переносить на все наружные термоблоки, так как конструкция и назначение оборудования отличаются.
Для каждого объекта требуются индивидуальный проект и необходимые согласования. Общие требования к месту установки приведены в паспорте Thermarus:
- Основание — ровная горизонтальная площадка с уклоном не более 1°. Специальный фундамент не требуется, несущая способность основания определяется проектом с учетом массы блока.
- Защита от подтопления — площадка не должна подтапливаться осадками.
- Подвод сетей — под блоком оставляют место для ввода трубопроводов и кабеля через монтажный проем.
- Доступ для обслуживания — к дверям термоблока обеспечивается свободный подход.
- Дымовая труба — высота не менее 2,5 м; окончательная высота задается проектом с учетом места установки и окружающей застройки.
Важно! Расстояния до стен, окон, дверей, вентиляционных отверстий и соседних сооружений определяются проектом по действующим нормам с учетом мощности оборудования и характеристик здания — универсальных значений для всех объектов нет.

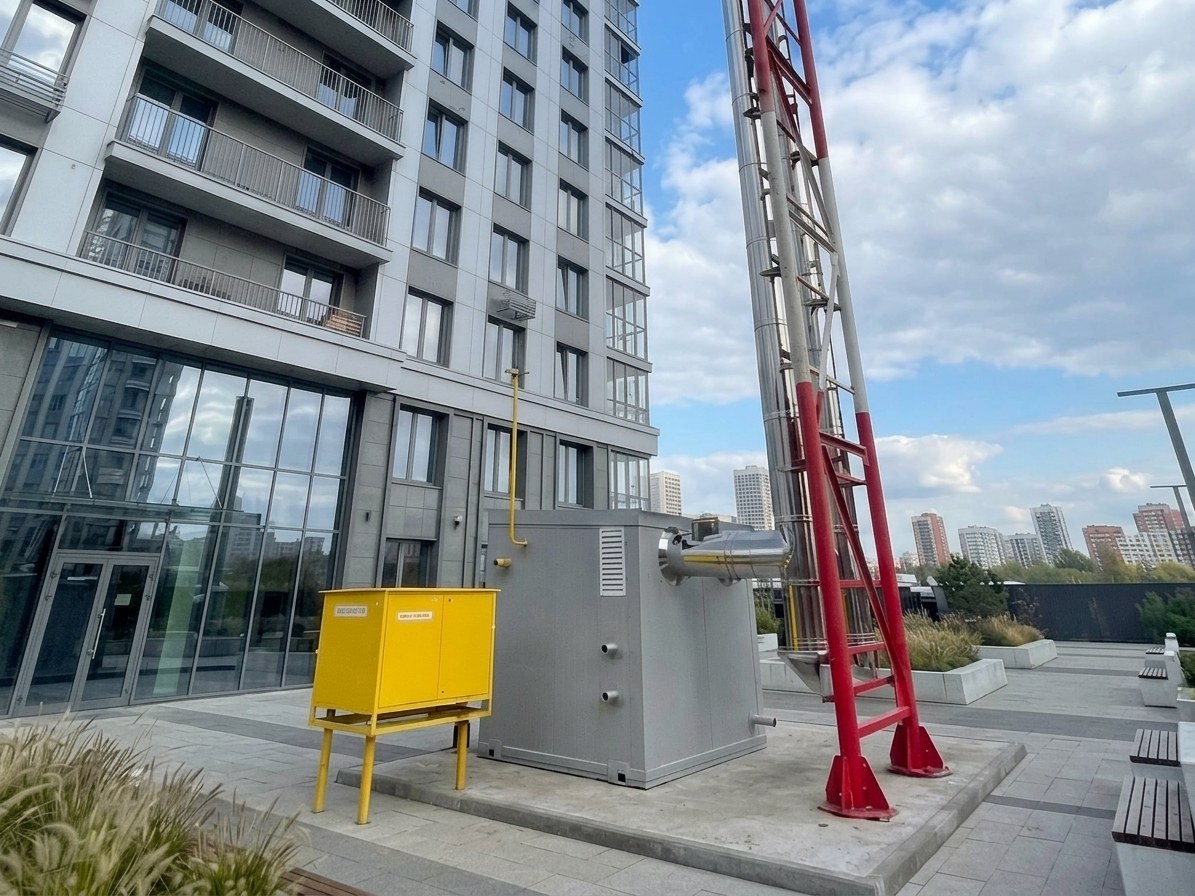

Можно ли устанавливать наружный котел рядом со зданием
Да, установка рядом с обслуживаемым зданием — один из основных вариантов применения такого оборудования. Thermarus также может устанавливаться на кровле объекта при соответствующем проектном решении.
Основные преимущества такого решения:
- отсутствие необходимости выделять отдельное помещение под котельную;
- сохранение полезной площади внутри здания;
- возможность разместить оборудование ближе к месту потребления тепла.
Однако установка возле здания должна выполняться с учетом требований безопасности.
Перед монтажом необходимо определить:
- оптимальное расположение блока;
- возможность подключения коммуникаций;
- трассу прокладки тепловых сетей;
- место выхода дымохода;
- условия обслуживания оборудования.
Thermarus предназначен для теплоснабжения жилых, общественных зданий и производственных помещений. Поэтому конкретное решение выбирается исходя из назначения объекта и требований проекта.
Нормы размещения котлов наружного размещения: требования СП и нормативных документов
Нормы размещения котлов наружного размещения определяются не одним документом, а комплексом требований, которые регулируют безопасность оборудования, особенности проектирования, подключение газа и эксплуатацию инженерных систем.
При разработке решения для установки наружного газового котла необходимо учитывать:
- требования технических регламентов РФ;
- строительные нормы и правила;
- требования пожарной безопасности;
- документацию производителя оборудования.
Наружный газовый котел ТГУ одновременно относится к нескольким категориям оборудования: это источник теплоснабжения, газоиспользующая установка и инженерный объект, размещаемый вне здания. Поэтому при проектировании учитывается совокупность требований различных нормативных документов.
Какие нормативные документы регулируют установку котлов наружного размещения
Федеральный закон от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
Документ устанавливает общие требования безопасности для зданий, сооружений и связанных с ними инженерных систем.
При проектировании установки наружного газового котла учитываются требования к:
- надежности конструкций;
- безопасности эксплуатации;
- соответствию инженерных решений назначению объекта.
Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
Документ используется при оценке пожарной безопасности объекта.
При размещении наружного котла учитываются:
- характеристики строительных конструкций;
- противопожарные расстояния;
- расположение оборудования относительно зданий и сооружений.
ТГУ Thermarus относится к оборудованию наружного размещения, поэтому при проектировании учитываются требования к размещению установки на открытой территории: расстояния до зданий и сооружений, условия доступа для обслуживания, организация дымоудаления и безопасное подключение инженерных коммуникаций. Противопожарные расстояния определяются по СП 4.13130.2013; по паспорту термоблок по пожарной опасности относится к наружным установкам категории «ГН» по СП 12.13130.
СП 373.1325800.2018 «Источники теплоснабжения автономные. Правила проектирования»
Документ применяется при проектировании автономных источников теплоснабжения и содержит требования к:
- размещению оборудования;
- конструктивным решениям;
- инженерным системам;
- обеспечению безопасной эксплуатации.
При проектировании наружного котла важно учитывать не только сам блок, но и всю систему теплоснабжения объекта: трубопроводы, газоснабжение, электроснабжение и автоматику.
СП 89.13330.2016 «Котельные установки»
Документ содержит требования к проектированию котельных установок и применяется при создании более крупных систем теплоснабжения.
В нем рассматриваются:
- требования к размещению оборудования;
- строительные решения;
- организация безопасной эксплуатации.
СП 62.13330.2011 «Газораспределительные системы»
Документ регулирует требования к проектированию систем газоснабжения.
При установке наружного газового котла учитываются:
- параметры подключения газопровода;
- расположение газового оборудования;
- установка запорной арматуры;
- требования к безопасности газовых систем.
Подключение газа должно выполняться специалистами с учетом требований действующих нормативных документов.
СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления»
Документ применяется при проектировании систем газопотребления жилых объектов.
Он учитывается, если термоблок обслуживает жилое здание, в том числе многоквартирный дом.
Ошибки при монтаже наружных газовых котлов
Ошибки на этапе проектирования и установки наружного ТГУ могут привести не только к снижению эффективности работы оборудования, но и к дополнительным затратам на исправление работ.
Основные проблемы:
- Неправильный выбор места размещения
Например, недостаточное расстояние до здания, отсутствие места для обслуживания или сложность подключения коммуникаций могут привести к переносу оборудования, дополнительным монтажным работам и увеличению сроков реализации проекта. - Отсутствие проектной подготовки
Монтаж без учета параметров объекта, системы отопления и газоснабжения может привести к несоответствию оборудования условиям эксплуатации, необходимости переделки инженерных решений и дополнительным расходам. - Несоблюдение требований производителя
Игнорирование технической документации может стать причиной неправильной эксплуатации оборудования, отказов системы, сложностей при обслуживании и возможных гарантийных ограничений. - Нарушение требований нормативных документов
Ошибки при размещении и подключении газового оборудования могут привести к необходимости устранения нарушений, дополнительным проверкам, штрафным санкциям и задержке ввода объекта в эксплуатацию.
Чтобы избежать таких ситуаций, установка наружного газового котла должна выполняться на основании проектного решения с учетом требований нормативных документов и документации производителя.
Часто задаваемые вопросы:
Газовый котел наружного размещения — что это?
Газовый котел наружного размещения — это отопительное оборудование, которое устанавливается вне здания в специальном защищенном корпусе.
В отличие от обычного котла, которому требуется отдельное помещение, наружный вариант размещается на открытой площадке или в другом предусмотренном проектом месте.
Так, например, Thermarus представляет собой готовый термоблок в теплоизолированном влагозащищенном корпусе, внутри которого размещены основные элементы системы теплоснабжения.
Где прописаны нормы размещения наружных котлов?
Требования к размещению наружных котлов регулируются несколькими нормативными документами:
- техническими регламентами РФ;
- СП по проектированию теплоснабжения;
- СП по газораспределительным системам;
- требованиями пожарной безопасности;
- технической документацией производителя.
Для конкретного объекта нормы определяются проектным решением с учетом характеристик оборудования.
Где и как устанавливают котлы наружного применения?
Наружные котлы устанавливаются вне здания на подготовленном основании.
Для Thermarus предусмотрено размещение:
- рядом с объектом теплопотребления;
- на кровле объекта при соответствующем проектном решении.
Перед установкой выполняется подготовка площадки, монтаж блока и подключение инженерных коммуникаций.
Нормативные документы и источники
При проектировании и монтаже наружных газовых котлов рекомендуется учитывать следующие документы:
- Федеральный закон от 30.12.2009 № 384-ФЗ
«Технический регламент о безопасности зданий и сооружений» - Федеральный закон от 22.07.2008 № 123-ФЗ
«Технический регламент о требованиях пожарной безопасности» - СП 373.1325800.2018
«Источники теплоснабжения автономные. Правила проектирования» - СП 62.13330.2011
«Газораспределительные системы» - СП 4.13130.2013
«Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям» - СП 402.1325800.2018
«Здания жилые. Правила проектирования систем газопотребления» - СП 89.13330.2016
«Котельные установки» - Технический паспорт термоблока газового уличного Thermarus ООО «ПКТ»
(инструкция по монтажу, эксплуатации и техническому обслуживанию).
